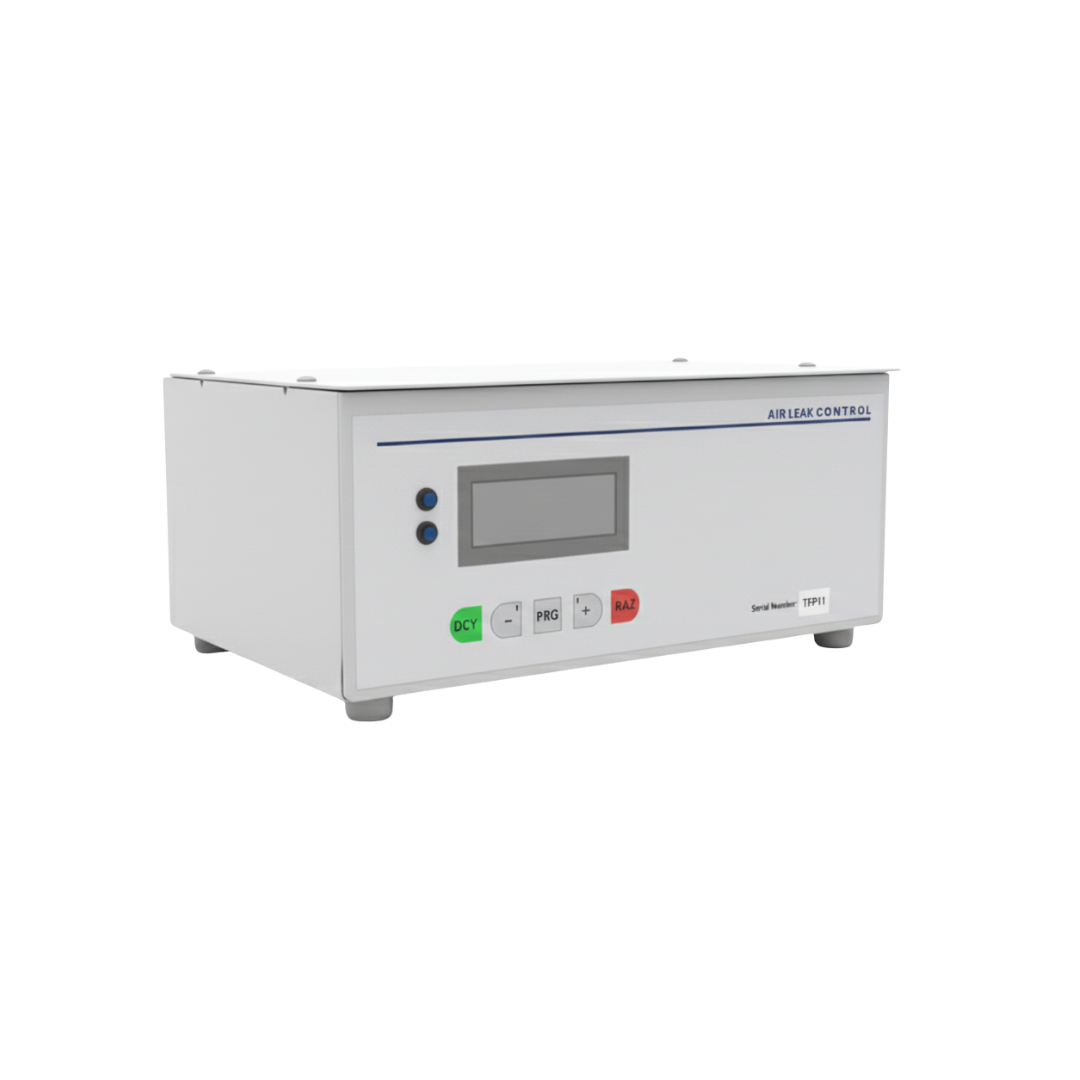

Le TFP11 est un appareil de mesure de pression et de détection de fuite conçu pour répondre aux exigences les plus strictes du contrôle qualité industriel.
Il offre une solution fiable et précise pour la vérification de l’intégrité de vos pièces. Intégration Optimisée et Simplicité d’Usage
Description :
Caractéristique
Secteur d’activité

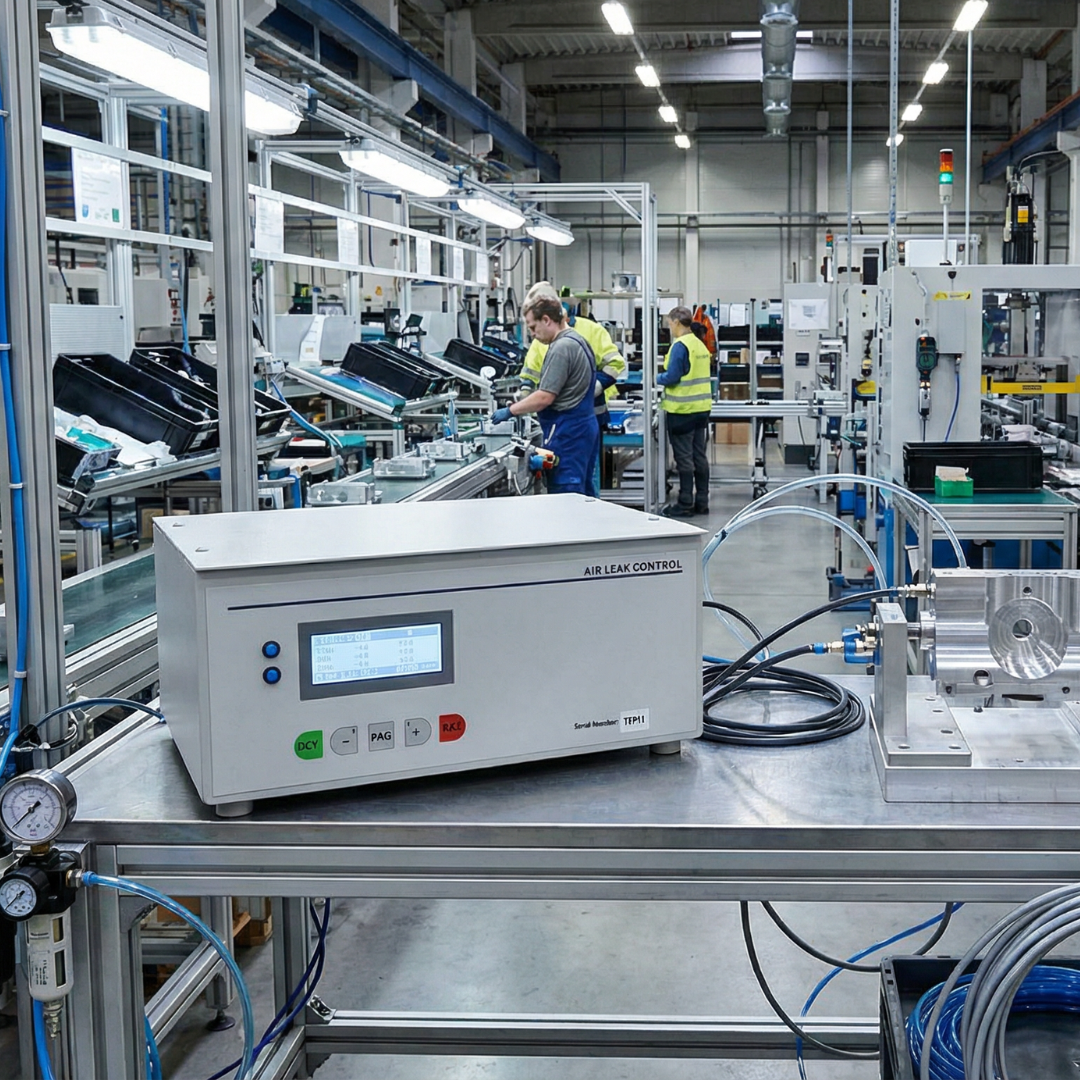

Grâce à son format compact et son design épuré, le TFP11 s’intègre avec une flexibilité maximale. Il est idéal pour une utilisation :
-Directement sur vos lignes de production automatisées.
-Sur un banc d’essai dédié.
-En laboratoire de métrologie et de R&D.
Configuration Avancée et Connectivité Complète
La mise en service est accélérée par une interface utilisateur claire et intuitive. Pour un gain de temps opérationnel maximal :
-Le menu de navigation précis permet un paramétrage rapide de vos cycles de test.
-La fonction de paramétrage automatique optimise le réglage de l’appareil pour chaque nouvelle référence de pièce testée.
Le TFP11 est équipé d’une connectivité de base exhaustive pour une intégration immédiate
dans votre environnement :
-Carte à relais intégrée pour une interfaçage direct avec un automate programmable
(PLC) ou une interface opérateur.
-Connexion RS232 pour la communication et la traçabilité des données.
-Sortie configurable 24V dédiée au pilotage de vannes externes ou de dispositifs
pneumatiques.
| Affichage | Écran LCD 4 lignes de 20 caractères |
| Indication de Cycle | Voyant bleu (Cycle en cours) |
| Indication de Résultat | Voyants bicolores (Rouge : Rejet, Vert : Conforme) |
| Mémoire | 4 Programmes de test mémorisables |
| Échelle Pression | Échelle Fuite (max.) | Résolution (Fuite) | Incertitude (Fuite) |
|---|---|---|---|
| Vide | 1,000 kPa | 0.004 kPa | +/-2.5% + 1 digit |
| 0-500 mbar | 1000 Pa | 1 Pa | Identique |
| 0-5 bar | 2,000 kPa | 0,010 kPa | Identique |
| 0-10 bar | 5,00 kPa | 0,010 kPa | Identique |
| Température de Fonctionnement | +5à +60°C |
| Température de Stockage | -15 à +75°C |
| Humidité | 20% maximum (sans condensation) |
| Alimentation requise | +24VDC (1.5 A minimum) |
| Fourniture | Adaptateur d’alimentation secteur inclus |
| Dimensions (H x L x P) | 120 x 300 x 200 mm |
| Poids | Environ 7 kg |
Maintenance et Accessoires
- Entretien Recommandé :
- Vérification et entretien annuel des composants pneumatiques.
- Étalonnage annuel obligatoire pour la certification de précision.
- Accessoires Adaptables (en option) :
- Télécommande déportée (choix entre 2, 4 ou multifonction).
- Raccords pneumatiques à prise rapide (intérieur ou extérieur).
- Fuite étalon certifiée pour la vérification du système.
| Secteur | Exemples d’Applications (Non Exhaustifs) |
|---|---|
| 🧪 Plasturgie & Moulage | Flaconnage (plastique et verre), bouteilles, bouchons, tuyauterie et canalisations plastiques. |
| 🚗 Automobile & Transport | Composants moteurs (vases d’expansion, filtres à essence), pompes à eau, boîtes de vitesses, valves de roue, pots d’échappement, injecteurs et divers raccords hydrauliques/pneumatiques. |
| 🔌 Électroménager & CVC | Appareils thermiques (chaudières, fers à repasser, cafetières), systèmes de refroidissement (réfrigérateurs, climatiseurs), machines à laver et gazinières. |
| ⚕️ Médical & Pharmaceutique | Dispositifs à haute exigence d’étanchéité : flacons de collyre, filtres médicaux, seringues, poches sanguines, robinets plastiques et micropipettes. |
| 📦 Emballage & Conditionnement | Récipients sous pression ou hermétiques : cartouches d’encre, aérosols, flacons divers et sachets plastiques. |
