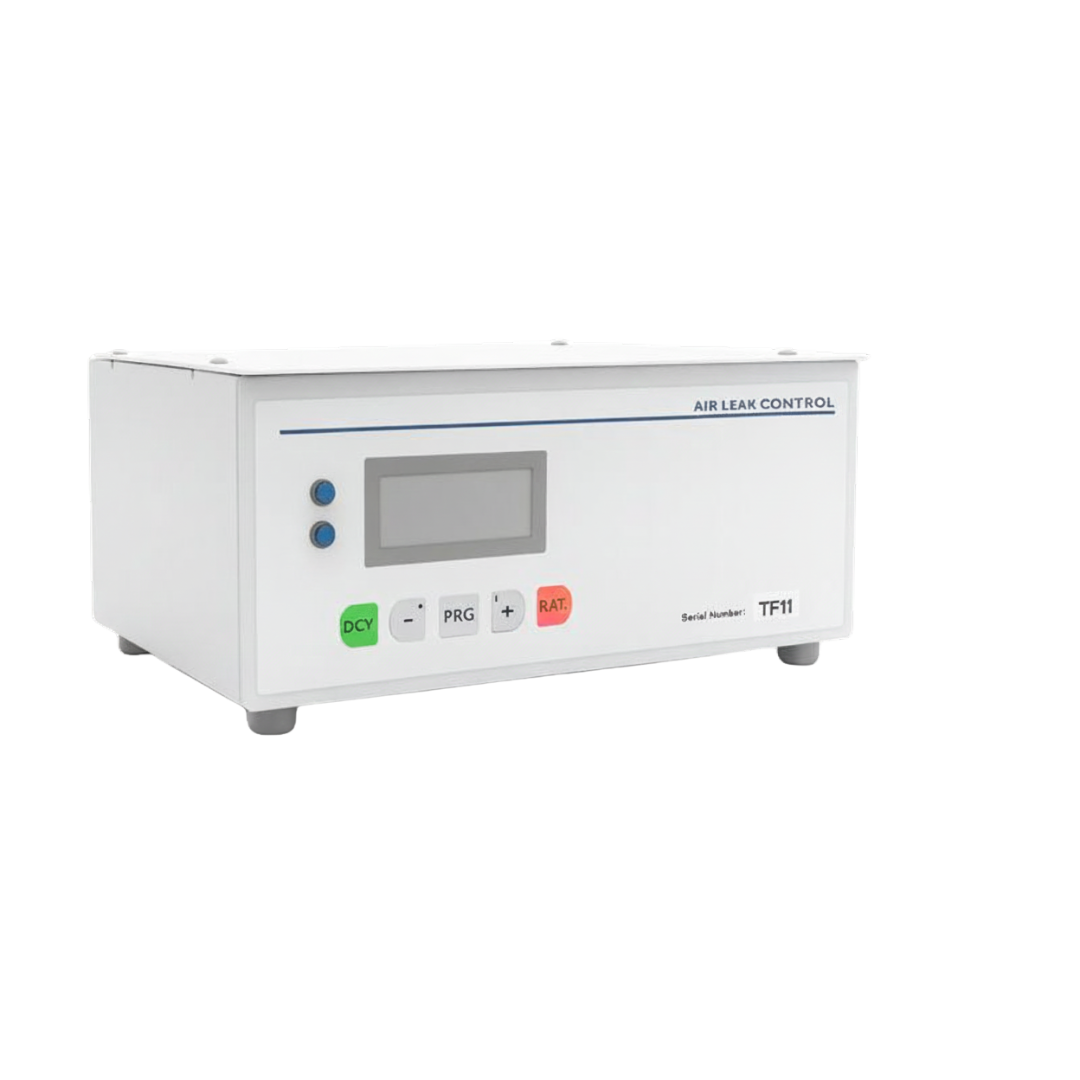

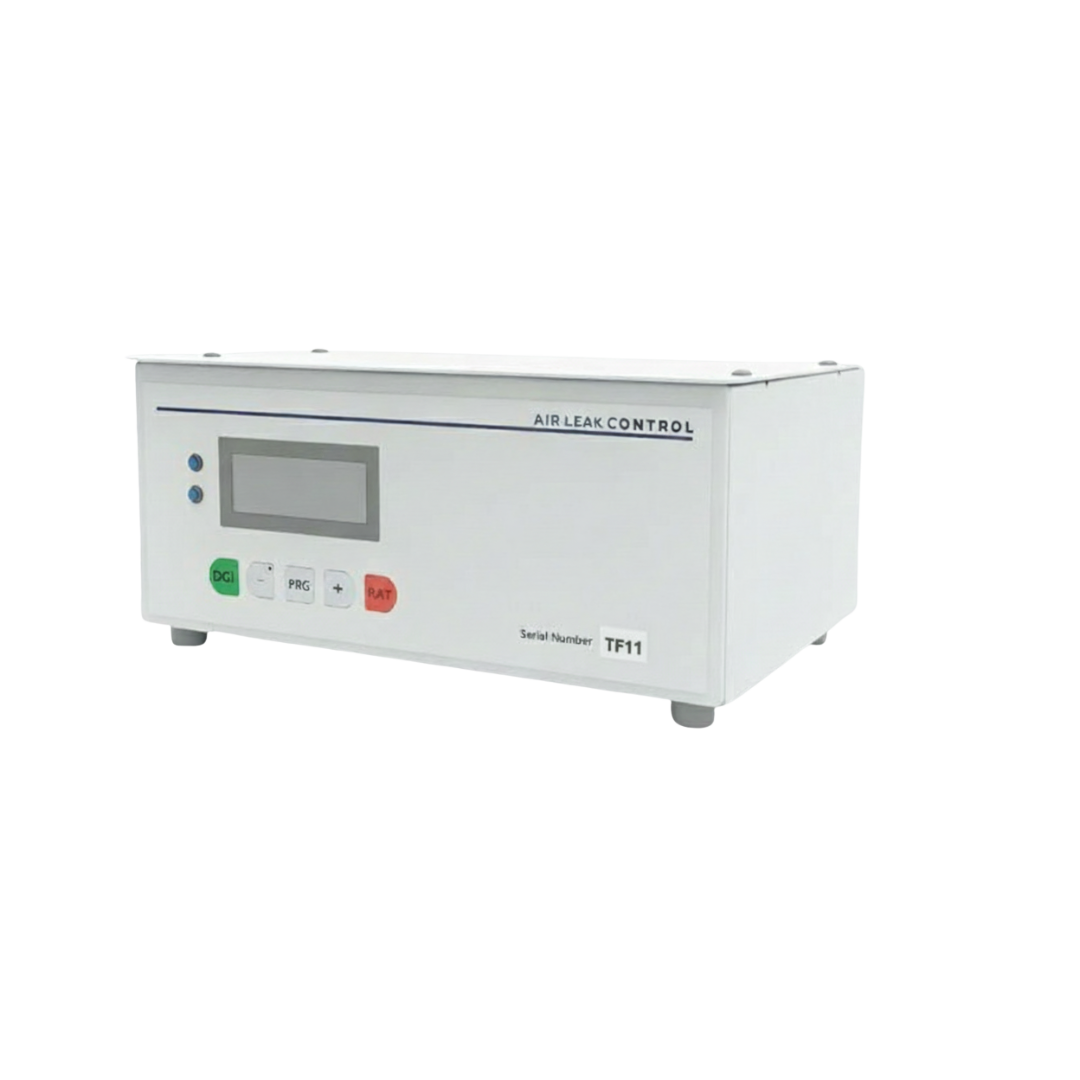

Le TF11 est un appareil de test de fuite compact et polyvalent, conçu pour répondre aux exigences du milieu industriel tout en étant parfaitement adapté aux tests en laboratoire.
Grâce à son format compact, le TF11 s’intègre aisément dans les machines et lignes de production, permettant une intégration machine minimale sans compromettre les performances.
Description :
Caractéristique
Secteur d’activité
Le système d’exploitation a été conçu pour une programmation intuitive et rapide.
-Le menu est épuré et simplifié au maximum, permettant de saisir les valeurs de test en toute aisance.
-La simple validation par le bouton M permet de passer rapidement à l’étape de paramétrage suivante.
L’état du cycle et le diagnostic sont immédiatement visibles pour l’opérateur :
-Voyant Bleu : Indique la fin du cycle de test.
-Double Voyant (Vert/Rouge) : Fournit un jugement immédiat (Pièce Conforme ou Non-conforme).
-Écran d’Affichage Complet : Toutes les informations critiques (Pression, fuite mesurée,
état du test et jugement final) sont indiquées simultanément à l’écran.
| Affichage | Écran LCD 4 lignes de 20 caractères |
| Indication de Cycle | Voyant bleu (Cycle en cours) |
| Indication de Résultat | Voyants bicolores (Rouge : Rejet, Vert : Conforme) |
| Mémoire | Jusqu’à 64 Programmes de test mémorisables |
| Échelle Pression | Résolution (Fuite) | Incertitude (Fuite) |
|---|---|---|
| Vide | Vide | +/-1% + 1 digit |
| 0-500 mbar | 0-500 mbar | Identique |
| 0-2 bar | 0-2 bar | Identique |
| 0-7 bar | 0-7 bar | Identique |
| Échelle Fuite | Résolution | Incertitude (Fuite) |
|---|---|---|
| 50 Pa | 0,1 Pa | +/-1% + 1 digit |
| 100 Pa | 1 Pa | Identique |
| 250 Pa | 1 Pa | Identique |
| 500 Pa | 1 Pa | Identique |
| Température de Fonctionnement | +5à +60°C |
| Température de Stockage | -15 à +75°C |
| Humidité | 20% maximum (sans condensation) |
| Alimentation requise | +24VDC (1.5 A minimum) |
| Fourniture | Adaptateur d’alimentation secteur inclus |
| Dimensions (H x L x P) | 120 x 300 x 200 mm |
| Poids | Environ 7 kg |
Maintenance et Accessoires
- Entretien Recommandé :
- Vérification et entretien annuel des composants pneumatiques.
- Étalonnage annuel obligatoire pour la certification de précision.
- Accessoires Adaptables (en option) :
- Télécommande (2, 4 ou multifonction)
- Raccord à prise intérieur ou extérieur
- Fuite étalon
- Afficheur déporté
- Gâchette
| Secteur | Exemples d’Applications (Non Exhaustifs) |
|---|---|
| 🚗 Automobile & Transport | Composants moteurs (vases d’expansion, filtres essence, pompes à eau), boîtes de vitesses, valves de roue, pots d’échappement, injecteurs et raccords divers. |
| 🔌 Électroménager & CVC | Appareils thermiques (chaudières, fers à repasser, cafetières), systèmes de refroidissement (réfrigérateurs, climatiseurs), machines à laver et gazinières. |
| 🧪 Plasturgie & Polymères | Flaconnage (plastique), bouteilles, tuyauterie, bouchons de bouteille et raccords. |
| 🥛 Verrerie | Bouteilles de parfum, bouteilles en verre et contenants hermétiques en verre. |
| 🔩 Métaux (Laiton) | Composants nécessitant une étanchéité critique : robinets de gaz, compteurs de gaz ou d’eau, et pièces de raccordement en laiton. |
| ⚕️ Médical & Pharmaceutique | Dispositifs à haute exigence d’étanchéité : flacons de collyre, filtres médicaux, seringues, poches sanguines, robinets plastiques et micropipettes. |
| 📦 Emballage & Conditionnement | Récipients sous pression ou hermétiques : cartouches d’encre, aérosols, flacons divers et sachets plastiques. |
